视频监控系统实现电子围栏功能
一、概述
煤矿生产当中，电子围栏功能十分重要，是一种广泛应用于井下关键危险区域的安全预警系统。 我公司基于对井下安全防护措施的谨慎考虑，
设计研发了视频系统和传感器的双重保护报警设备来实现电子围栏功能，确保井下作业的顺利进行。
二、视频监控系统实现电子围栏
基于红外热成像技术：在掘进机、掘锚机、锚杆钻车、梭车、给料破碎机等设备布置的 ai 视频识别的电子围栏系统主要由矿用隔爆兼本安型显示器、声光报警器、隔爆型摄像仪等设备组成。通过在相关设备合适位置安装摄像仪、接收器等设备，实现对危险区域的监控和预警。

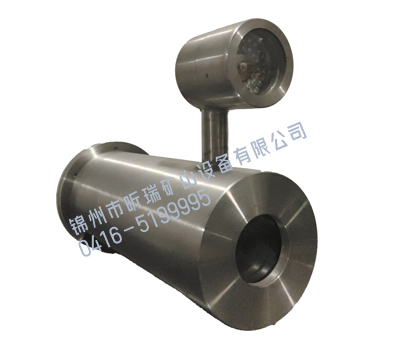

1、KBA127矿用隔爆型摄像仪
矿用隔爆型摄像仪（以下简称摄像仪）是用于煤矿井下等具有爆炸性气体环境的场所，进行视频图像采集的设备。其内部配置智能网络摄像模组摄取画面，外壳采用高强度的隔爆材料和先进特殊的密封结构，确保内部电路在工作和故障情况下都不会产生火花或高温，同时配接电缆接口和光纤接口，可通过以太网光信号、以太网电信号将数据进行传输。本摄像仪具有隔爆性能高、成像清晰、性能稳定等特点。
矿用隔爆型摄像仪主要功能：
（1）图像采集：能够在矿井环境中清晰、准确地采集视频图像，包括人员活动、设备运行、工作场景等。
（2）防爆防护：具备隔爆外壳，能有效防止在矿井易燃易爆环境中因内部火花、电弧等引发爆炸，保障矿井安全。
（3）远程监控：将采集到的图像数据实时传输到监控中心，实现远程监控和管理，让地面人员及时了解井下情况。
（4）低照度适应：在矿井光线较暗的环境中仍能获取较为清晰的图像，确保监控效果。
（5）防尘防水：具有良好的防尘、防水性能，能够适应矿井中的潮湿、多尘环境。
（6）智能分析：部分摄像仪具备智能分析功能，如人员识别、行为分析、设备异常检测等，提高监控的智能化水平。
（7） 存储功能：可支持本地存储或与外部存储设备连接，对采集的图像数据进行保存，以便后续查阅和分析。
（8）抗干扰能力：能够抵御矿井中电磁干扰、振动等因素的影响，保证图像传输的稳定性和可靠性。

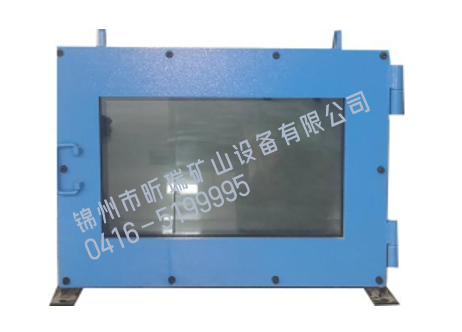

2、XB127矿用隔爆型显示器
采用隔爆外壳结构，主要用于视频监控系统，可实时显示相关数据、图像等信息。
矿用隔爆显示器具有以下主要功能：
（1） 图像显示：能够清晰地呈现各类图像和数据信息，包括矿井设备的运行状况、监控画面、工作参数等。
（2） 数据监测与展示：实时显示与矿井相关的各种监测数据，如瓦斯浓度、风速、温度、湿度等，以便工作人员及时了解矿井环境状况。
（3） 报警提示：当监测数据超过安全阈值或设备出现故障时，通过醒目的方式进行报警，如闪烁、变色、声音等，提醒工作人员采取措施。
（4） 通讯连接：与其他矿用设备和监控系统进行有效的通讯连接，实现数据的传输和共享，便于集中管理和控制。
（5） 防爆保护：其隔爆结构能够有效防止内部产生的火花、电弧等引发外部爆炸性环境的爆炸，保障矿井安全。
（6） 适应恶劣环境：具备良好的防尘、防水、防潮、抗震等性能，能够在矿井复杂、恶劣的环境条件下稳定可靠地工作。
（7） 操作控制界面：提供直观、便捷的操作控制界面，方便工作人员进行相关操作和设置。
（8） 远程控制支持：可以接受远程控制指令，实现对显示器的远程操作和管理。

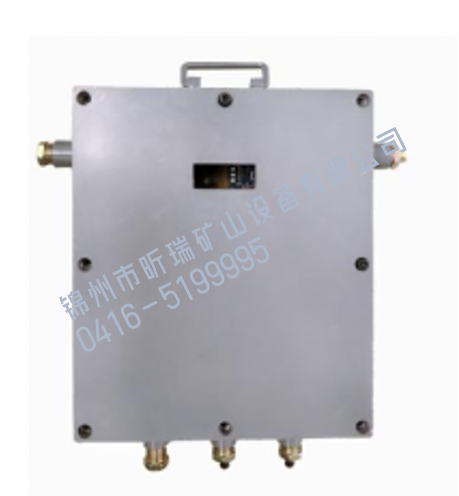

3、无线基站
无线基站通常由天线、射频收发单元、基带处理单元等部分组成。天线用于发射和接收无线信号；射频收发单元负责对信号进行调制和解调；基带处理单元则负责对信号进行编码、解码等处理。
矿用隔爆本安型无线基站具有以下主要功能：
（1）无线信号覆盖：在矿井内提供稳定的无线信号覆盖，确保通信的连续性和可靠性。
（2）数据传输：实现各类数据的高速、稳定传输，包括语音、图像、文本等。
（3）本安与隔爆保障：符合本安和隔爆标准，能在矿井易燃易爆的危险环境中安全运行，防止电气火花等引发爆炸。
（4）移动终端接入：支持矿用本安型移动终端的接入，如手机、平板电脑等，方便工作人员随时进行通信和数据交互。
（5）多频段支持：可工作在多个频段，以适应不同的应用需求和避免干扰。
（6）网络扩展：作为网络节点，能够实现矿井无线通信网络的扩展和延伸，构建更大范围的通信覆盖。
（7）定位支持：辅助实现对矿井内人员和设备的定位功能，提高安全管理水平。
（8）数据加密：对传输的数据进行加密处理，保障数据的安全性和保密性。
（9）远程管理：支持远程配置、监控和管理，方便维护和优化网络性能。
（10）应急通信：在紧急情况下，为救援和应急指挥提供可靠的通信支持。
二、工作原理
1. 前端设备部署：在需要监控的区域安装防爆摄像机，确保覆盖到要设定电子围栏的范围。
2. 绘制重点区域：通过系统软件或相关工具，在视频监控画面中绘制多边形或其他形状的重点监控区域，作为电子围栏的边界。
3. 采用合适的检测技术，用于判断重点区域是否有目标入侵。提高监控的准确性。
4. 实时视频监控：系统实时获取防爆摄像机采集的视频图像数据。
5. 入侵判断与报警：当检测到有目标进入设定的电子围栏区域时，系统输出报警信息。报警方式可以包括声光告警、短信提醒等。
6. 联动响应：电子围栏系统与其他相关系统进行联动，如当报警发生时，附近区域的摄像机可以马上把镜头转向报警区域，并进行录像，同时监控画面立即显示在控制中心的显示屏或监视器中，以便安保人员及时全面地了解现场情况和调查取证。
